一、產品簡介

　　1、LC型立式螺旋輸送機事利用強迫喂料螺旋旋轉而輸送物料提升的連續輸送設備。適用于粉狀、塊狀、粒狀物料，如面粉、谷類、水泥、化肥、灰渣、砂子、石子、煤粉、塊煤等物料。用于建材、冶金、化工、采掘、機械制造、煤灰、煙草、糧食、食品、醫藥等行業。由于機轂內有流通面積較小，故不宜輸送易變質、粘性大而易結塊的物料。

　　2、LC型立式螺旋輸送機分水平槽機體(即喂料螺旋槽機體)垂直機體兩部分。垂直機體分頭節、中間節、尾節三部分，每一部分又有集中不同規格的長度依機高選擇，可組成3～15m不同高度的整機，螺旋機每增加0.5m為一高度規格，供用戶選擇。

　　3、LC型立式螺旋輸送機驅動形式為垂直水平螺旋分別驅動，其中垂直機體為上驅動，若有特殊要求，可根據需要方要求特殊訂貨，按需供貨。本廠另有水平和垂直兩機體單機驅動方式，可根據需方要求特殊訂貨而供貨。

　　4、本產品特點為結構簡單，維修安裝便捷，占地面積小，全封閉輸送，粉末少，輸送工作可靠，穩定、操作方便等特點。

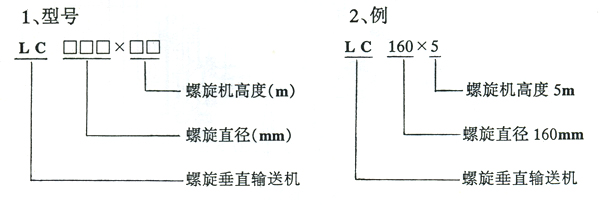

　　二、型號意義

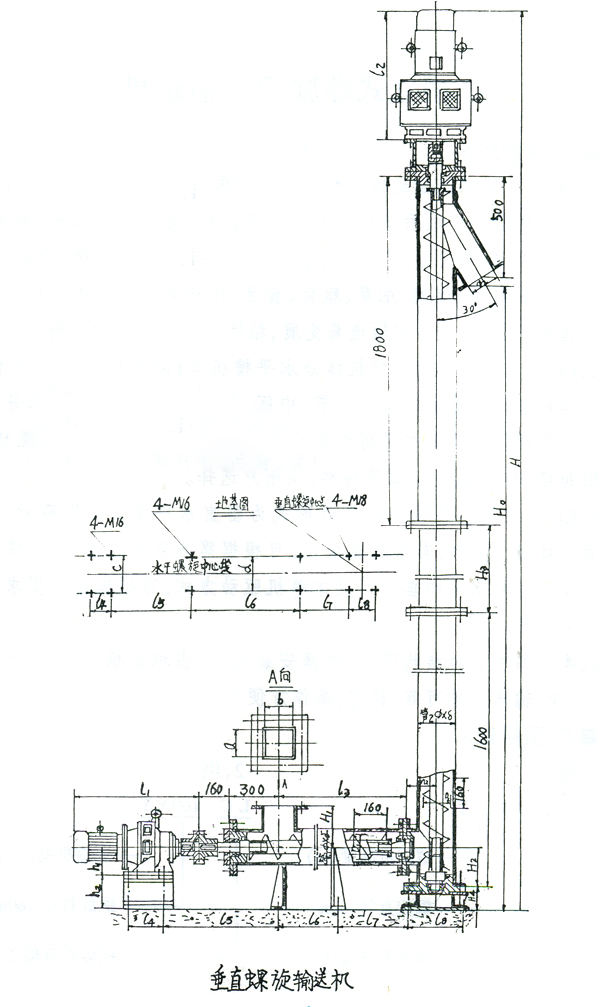

三、結構圖如下，圖中數據見表1                     表1 未注單位：mm

四、LC型立式螺旋輸送機規格及技術參數

表2

　　五、使用與維護

　　螺旋輸送機的工作條件較惡劣，各個軸承都處于粉塵包圍之中，導熱條件不好，因此在這樣的工資哦條件下合理操作、保養尤為重要，故要求如下：

　　1、螺旋機應無負荷起動，待起動正常后始向進口投料。

　　2、給料時應均勻限額，給料量要合適以免使機器過載。

　　3、停車前，應停止給料，使機殼內物料輸送完后方可停止。

　　4、輸送物料內不得混入堅硬大塊，避免螺旋卡死損壞輸送機。

　　5、在使用中應檢查各部件的聯結禁錮件是否松動，動力是否發熱，聲音是否正常，一旦有異常，立即停車糾正。

　　6、調速電機起動、運行、停止。

　　可以全壓起動亦可降壓起動，電動機起動后合上控制箱電源開關，逐漸調節速度旋鈕，增加激磁電流，離合器轉速逐漸加至需要運行轉速。停車時把調速旋

　　紐調到零位，再停止拖動電機。

　　7、各加油部位應定期加油

　　1、減速器平時注意油位及時補充，每六個月更換一次40#或50#機油。

　　2、各潤滑油點每半個月潤滑一次

　　六、訂貨須知

　　訂貨須注明輸送物料的名稱、粒度比重、型號、喂料螺旋長度、輸送高度，材料及其它特殊要求等
