設備特點

　　該設備大幅度降低加工成本與設備投資成本，采用了先進的組合胎具，制作時無需大量模具，可為生產者節省大量資金，同時也節省了制作模具的大量材料資源，從根本上解決了只有壓力機并配套大量壓型模才能制作風機的高成本弊端。從性能上解決了大型油壓設備模具總量大、工作預應力提高，解決了零件成型后光潔度差、葉輪扭曲大、平衡困難的難題。具有操作穩定、投資小、性能可靠、適用范圍廣、勞動效率高、產品一次聯系成型的特點，是風機企業的理想選擇，是風機旋壓加工技術的根本性能突破。

　　設備功能

　　該設備可適用于6mm以?xún)?nèi)冷軋鋼的旋壓，也適用于不銹鋼、鋁和其他金屬的旋壓。不受信號限制，適用于一般低中壓離心鼓引風機4-72、4-73、5-47、5-48、4-68、4-78等型號3W-18通用風機的前盤、旋壓。主軸功率4Kw，下壓功率1.1Kw，總功率5.1KW

　　設備結構

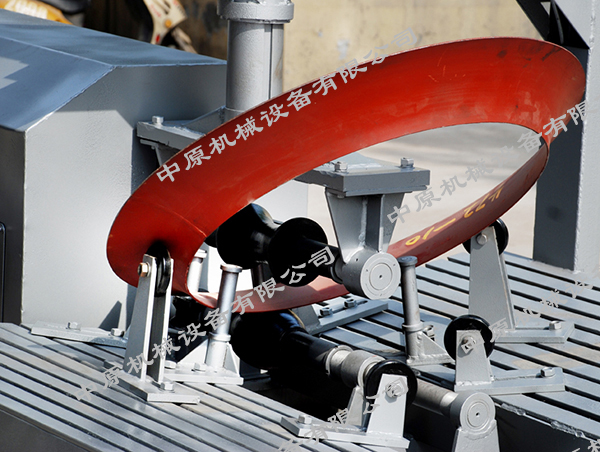

　　該設備結構緊湊，占用空間小安裝方便，不需要用地腳栓固定。主要結構為變速連軸傳動。中心外延旋壓主要由動力變速系統，旋轉壓力系統，調整工作及胎具構成。旋壓裝置包括旋壓輪、成型輪、夾緊裝置及減速部件。

　　1.框架：由普通型鋼焊接組合而成，對其他個裝置起到支撐和固定作用

　　2.傳動機構:由電機、減速機、上軸、下軸等組成，是動力輸出系統。

　　3.壓型裝置：是由分別安裝在上軸、下軸的凹凸模具組合而成，上下模具的桂河根據所壓風機前盤的規格選用。

　　4.定位裝置：用于工件旋壓過程中的定位。

　　5.調節裝置：安裝在主架之上，當旋壓不同規格的工件時候，用于定位裝置的位置調整
